LeNet

LeNet

CNN 모델을 최초로 개발한 사람은 프랑스 출신의 Yann LeCun이며, 1989년 “Backpropagation applied to handwritten zip code recognition” 논문을 통해 최초로 CNN을 사용하였고, 이후 1998년 LeNet이라는 Network를 소개하였다.

LeNet은 우편번호와 수표의 필기체를 인식하기 위해 개발되었다. LeNet의 최종 모델인 LeNet5의 Architecture를 보면 아래와 같이 이루어져

LeNet 5는 총 7개의 Layer로 구성되어 있다. 두개의 Convolution Layer, 2개의 Sub-Sampling Layer, 2개의 Fully-Connected Layer 그리고 최종 출력 Layer로 이루어져 있다.

• 1-layer : Convolution Layer Input Data(32x32, 1개의 Channel)를 5x5 Filter 6개를 사용해 Convolution한다. 그결과로는 28x28 사이즈의 Feature map을 6개 만들어 낸다. Parameter의 수는 아래와 같다. 5x5 filter 6개, bias 6개 => $556+1*6=156$

• 2-layer : SubSampling Layer 28x28의 feature map에 대해 2x2size의 receptive field로 Average Pooling을 시행한다. 따라서 14x14 size를 6개 만든다.

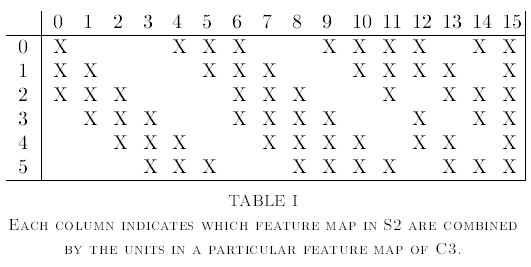

• 3-layer : Convolution layer2 Conv layer1과 동일하게 5x5 Filter 16개를 사용해 총 10x10 feature map 16개를 만들어 낸다. 일반적으로 수행한다면 6x16 인 96개의 feature map이 만들어져야 하지만 여기서는 모든 map을 연결 하는 것이 아니라 아래의 Table과 같이 선택적으로 연결시켜 network의 symmetry한 성질을 없애려는 것으로 볼 수 있다. 최종적으로 Global feature를 얻기 위함이다.
  파라미터 수는 $5560+1*16=1,516$개다.

• 4-layer : SubSampling layer2 subsmapling1 layer와 마찬가지로 2x2 receptive field에 대해서 average polling을 시행한다.

• 5-layer : FC layer 5x5 filter 120개를 사용해 1x1 feature map 120개를 만든다 파라미터의 수는 $551920+1*120$개가 된다.

• 6-layer : FC layer2 1x1x120 date를 1x1x84개의 data로 만든다. 파라미터 수는 $120x84+1*84$개 이다.

• 7-layer :
